Ajouter un troisième point de commande pour un même éclairage est pratique, mais le câblage d’un va-et-vient à 3 interrupteurs peut vite devenir déroutant : navettes inversées, mauvais branchement, disjoncteur qui saute ou lampe qui ne répond pas. Quel schéma suivre et quelles vérifications faire pour une installation sûre et conforme ? Cet article détaille le matériel, les étapes de raccordement et les erreurs à éviter.
Comprendre le schéma d’un va-et-vient à 3 interrupteurs
Identifier le principe de fonctionnement

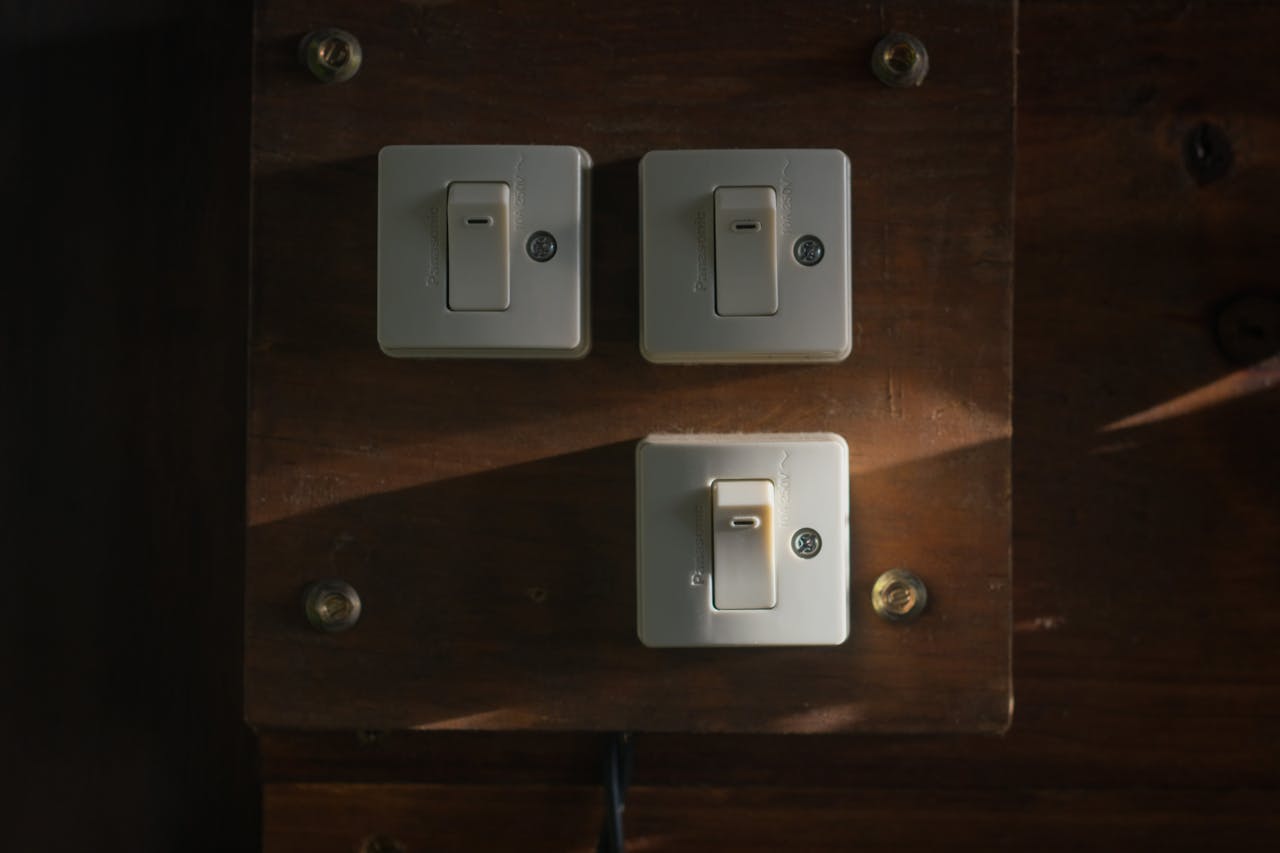

Un va-et-vient à 3 interrupteurs permet de commander un même point lumineux depuis trois emplacements différents. Cette installation est souvent utilisée dans un couloir, un escalier ou une grande pièce afin d’allumer et d’éteindre la lumière de manière pratique selon l’endroit où l’on se trouve.
Le principe repose généralement sur deux interrupteurs va-et-vient placés aux extrémités et un interrupteur intermédiaire au centre. Ce montage assure une commande multiple du même éclairage avec un usage très confortable au quotidien.
Comprendre le rôle de chaque interrupteur
Les deux interrupteurs situés aux extrémités servent à envoyer ou modifier le passage du courant selon leur position. Ils fonctionnent comme dans un circuit classique de va-et-vient et permettent déjà une commande depuis deux points distincts.
Le troisième interrupteur, souvent appelé permutateur ou inverseur selon les configurations, modifie la liaison entre les deux autres commandes. Il ajoute ainsi un point de commande supplémentaire sans changer le principe général. Cet élément joue un rôle central dans le schéma.
Lire les connexions du circuit
Dans ce type d’installation, la phase arrive généralement sur le premier interrupteur, puis circule à travers les navettes entre les différents appareillages avant de repartir vers la lampe. Le neutre rejoint quant à lui directement le point lumineux selon le montage habituel.
Pour bien comprendre le schéma, il est utile de suivre chaque conducteur un par un et de repérer les bornes correspondantes. Une lecture méthodique évite les erreurs lors du câblage. Un repérage clair facilite grandement l’installation.
Matériel et outils nécessaires pour l’installation
Prévoir les appareillages électriques adaptés
Pour réaliser un va-et-vient avec 3 interrupteurs, il faut généralement deux interrupteurs va-et-vient et un permutateur ou un système équivalent selon l’installation choisie. Ces éléments doivent être compatibles entre eux et adaptés à l’intensité du circuit d’éclairage concerné.
Il convient aussi de prévoir les boîtes d’encastrement ou boîtiers en saillie selon le type de pose existant. Choisir du matériel fiable améliore la durabilité et le confort d’utilisation. Un équipement adapté facilite nettement le montage.
Rassembler les câbles et accessoires utiles
L’installation nécessite des conducteurs de section conforme pour un circuit lumière, ainsi que des gaines ou conduits selon la configuration du logement. Des bornes de connexion, dominos ou connecteurs rapides peuvent également être utiles pour réaliser des raccordements propres.
Il est conseillé de préparer aussi les vis, plaques de finition et repères de câblage si besoin. Avoir tout à disposition évite les interruptions pendant le chantier. Une préparation complète fait gagner du temps.
Utiliser les bons outils en toute sécurité
Parmi les outils courants, on retrouve tournevis isolés, pince coupante, pince à dénuder et testeur d’absence de tension. Ces équipements permettent de travailler plus proprement tout en respectant les règles de sécurité indispensables sur une installation électrique.
Un niveau peut aussi être utile pour aligner les appareillages et obtenir une finition soignée. Avant toute intervention, il faut couper l’alimentation du circuit concerné. Une sécurité prioritaire reste essentielle à chaque étape.
Couper le courant et vérifier la sécurité électrique
Identifier le bon circuit avant intervention
Avant de toucher à un interrupteur ou à un câblage, il faut repérer le circuit concerné sur le tableau électrique. Cette étape permet de couper uniquement la ligne d’éclairage visée et d’éviter toute confusion pendant les travaux. Un repérage précis réduit les risques d’erreur.
Lorsque le tableau n’est pas clairement identifié, il est préférable de tester l’éclairage concerné en actionnant les protections une à une. Cette méthode aide à localiser la bonne ligne avant de commencer. Une identification claire sécurise l’intervention.
Couper l’alimentation de manière fiable
Une fois le bon circuit trouvé, il faut abaisser le disjoncteur correspondant ou couper l’alimentation générale si nécessaire. L’objectif est de supprimer toute tension sur la zone de travail avant d’ouvrir les boîtiers ou manipuler les conducteurs.
Il est recommandé d’informer les autres occupants du logement pour éviter toute remise sous tension involontaire pendant l’intervention. Cette précaution simple renforce la sécurité. Une coupure totale reste indispensable avant toute manipulation.
Vérifier l’absence de tension avant de travailler
Même après avoir coupé le courant, il faut contrôler l’absence de tension avec un appareil adapté avant de toucher aux fils. Cette vérification doit être réalisée sur les conducteurs présents dans la boîte d’encastrement ou au niveau de l’installation concernée.
Ne jamais se fier uniquement à la position d’un disjoncteur ou à l’extinction de la lampe. Un mauvais repérage ou un retour de courant reste possible selon certaines configurations. Une vérification systématique demeure la règle essentielle.
Identifier les fils et repérer la phase
Reconnaître les conducteurs selon leur fonction
Avant tout raccordement, il faut distinguer les différents fils présents dans la boîte d’encastrement. On retrouve généralement la phase, le neutre, les navettes et parfois le conducteur de protection selon la configuration de l’installation. Bien comprendre le rôle de chaque fil évite les erreurs de branchement.
Les couleurs peuvent aider au repérage, mais elles ne suffisent pas toujours, surtout sur une installation ancienne ou modifiée. Il reste donc préférable de vérifier chaque conducteur avec méthode. Un repérage précis simplifie la suite des travaux.
Localiser la phase en toute sécurité
La phase correspond au conducteur qui alimente le circuit en courant. Pour l’identifier, il faut utiliser un appareil de mesure adapté et suivre une procédure sécurisée, uniquement si les vérifications nécessaires sont maîtrisées. Cette étape demande prudence et rigueur.
Une fois la phase confirmée, il est conseillé de la marquer clairement avant de couper de nouveau l’alimentation pour poursuivre le câblage. Ce repère évite les confusions lors du raccordement des interrupteurs. Une identification fiable reste essentielle.
Organiser les fils avant le branchement
Après le repérage, il est utile de séparer les conducteurs par fonction afin de travailler plus proprement. Regrouper la phase, les navettes et les autres fils facilite la lecture du circuit et réduit le risque d’erreur au moment du montage.
Des étiquettes ou marques temporaires peuvent être très utiles lorsque plusieurs fils de même couleur sont présents. Cette préparation fait gagner du temps et améliore la clarté de l’installation. Une organisation soignée rend le branchement plus serein.
Réaliser le câblage des 3 interrupteurs
Comprendre l’ordre de raccordement du circuit
Pour commander un point lumineux depuis trois emplacements, l’installation repose généralement sur deux interrupteurs va-et-vient placés aux extrémités et un permutateur au milieu. Le premier reçoit la phase, le dernier renvoie le courant vers la lampe, tandis que l’interrupteur central modifie la circulation entre les deux autres commandes.
Ce principe permet d’allumer ou d’éteindre depuis n’importe quel point de passage. Avant toute action, il reste essentiel de travailler hors tension et de suivre le schéma correspondant au matériel utilisé. Une logique claire évite de nombreuses erreurs.
Raccorder les navettes entre les appareillages
Les navettes sont les fils qui relient les interrupteurs entre eux pour permettre les changements de position. Elles partent du premier va-et-vient vers le permutateur, puis repartent vers le second va-et-vient selon le montage prévu par le fabricant.
Chaque borne doit être respectée avec attention afin de conserver le bon fonctionnement du circuit. Inverser deux connexions peut empêcher la commande correcte de l’éclairage. Un branchement précis reste indispensable pour obtenir un résultat fiable.
Vérifier le montage avant remise sous tension
Une fois les raccordements terminés, il faut contrôler le serrage des bornes, la bonne isolation des conducteurs et le rangement des fils dans les boîtiers. Cette étape réduit les risques de mauvais contact ou de dysfonctionnement après fermeture.
Après remise sous tension, tester chaque interrupteur permet de vérifier que la lumière se commande correctement depuis les trois points. Si un comportement anormal apparaît, il faut couper de nouveau le courant et reprendre les connexions. Une vérification finale assure un usage sécurisé.
Installer et raccorder les interrupteurs au mur
Préparer les boîtiers et l’emplacement mural
Avant la pose des interrupteurs, il faut vérifier que les boîtiers d’encastrement ou supports en saillie sont bien fixés et alignés. Un support stable facilite le raccordement des mécanismes et garantit une finition plus propre une fois les plaques installées.
Il est aussi conseillé de dégager suffisamment les conducteurs pour travailler confortablement sans tirer excessivement sur les fils. Un espace bien préparé rend l’installation plus simple et plus sûre. Une base stable améliore la qualité du résultat.
Raccorder les mécanismes avec méthode
Chaque interrupteur doit être câblé selon son rôle dans le circuit : va-et-vient en extrémité et appareil intermédiaire au centre selon le montage retenu. Les fils repérés auparavant doivent être insérés dans les bornes correspondantes puis correctement serrés.
Il faut respecter le schéma du fabricant et vérifier que les conducteurs sont bien maintenus sans cuivre apparent. Un raccordement ordonné limite les erreurs et les faux contacts. Une connexion fiable reste essentielle pour le bon fonctionnement.
Fixer les interrupteurs et finaliser la pose
Une fois les branchements terminés, les mécanismes peuvent être replacés dans les boîtiers puis vissés ou clipsés selon le modèle. Il convient de les mettre bien droits afin d’obtenir un rendu esthétique et un usage confortable au quotidien.
Les plaques de finition se posent ensuite après un dernier contrôle visuel. Après remise sous tension, il faut tester chaque commande pour confirmer le bon fonctionnement de l’ensemble. Une finition soignée valorise toute l’installation.
Tester le va-et-vient et résoudre les pannes courantes
Vérifier le fonctionnement des trois commandes
Après l’installation, il faut tester chaque interrupteur un par un puis en combinaison avec les autres. La lumière doit pouvoir s’allumer et s’éteindre depuis chacun des trois points, quelle que soit la position des autres commandes. Ce contrôle permet de confirmer que le circuit fonctionne correctement.
Il est utile de répéter plusieurs cycles d’essai pour repérer un défaut intermittent. Une commande qui réagit parfois seulement peut signaler un mauvais serrage ou un branchement imparfait. Un test complet reste indispensable après la pose.
Identifier les pannes les plus fréquentes
Si la lampe ne s’allume jamais, le problème peut venir de l’alimentation coupée, d’une ampoule défectueuse ou d’un raccordement erroné. Si elle fonctionne depuis certains interrupteurs seulement, les navettes ou l’interrupteur intermédiaire sont souvent à vérifier.
Un allumage incohérent, avec des positions qui semblent inversées, provient fréquemment d’un fil branché sur la mauvaise borne. Ces anomalies sont courantes après un premier montage. Un diagnostic méthodique aide à cibler rapidement la cause.
Corriger en sécurité et contrôler de nouveau
Avant toute reprise, il faut couper le courant puis vérifier l’absence de tension sur le circuit concerné. Les connexions peuvent ensuite être revues, resserrées ou repositionnées selon le schéma utilisé. Il ne faut jamais intervenir sous tension.
Une fois la correction effectuée, remettre le courant et refaire les essais sur les trois interrupteurs permet de valider la réparation. Si le doute persiste, un professionnel reste la solution la plus sûre. Une remise en service prudente garantit un usage fiable.
